I kjelleren på Realfagsbygget ved UiB står en tank som rommer 2 000 liter vann. Den benyttes blant annet for å simulere erosjon og avsetning i elver og ved kystlinjer.

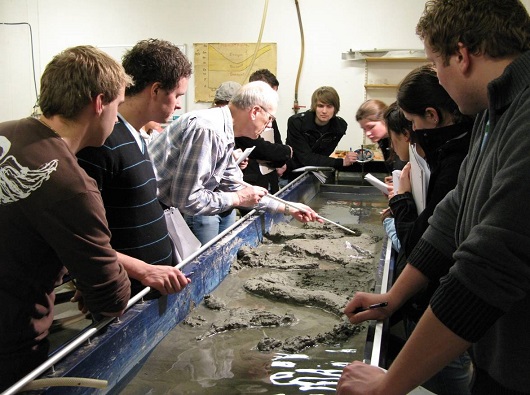

Demonstrasjon av meandere og kroksjøer som oljereservoarer, men også levéer og sandbanker som kan gjenfinnes som sandstrenger. Foto: Herbjørn Heggen
For ca. 50 år siden fikk professor Hans Holtedahl laget en modelltank for demonstrasjon av turbiditetsstrømmer. I 1972 ble tanken brukt i modellforsøk i et samarbeid med Norsk Hydro med utslipp av slam i Fensfjorden ved Mongstad.
Tanken rommer ca. 2000 liter vann. Den er hengslet i den ene enden og kan jekkes opp (isostasi) og har stor tømmekran (eustasi) noe som lett kan vise transgresjoner, regresjoner og erosjonsbasis.
Ved innflyttingen i Realfagbygget i 1977 ble tanken installert i et eget laboratorium i kjelleren. Da fikk begynnerstudentene i tillegg til turbiditetsstrømmer se en rekke eksogene prosesser dannet av blant annet elver, deltaer, vifter og strender.
Et par år senere fikk professor Ron Steel kjøpt inn en større tank som er forsynt med pumpe som kan modellere variabel vannstrøm. Demonstrasjonene ble da utvidet til å omfatte meandrerende elver med bl.a. levéer, kroksjøer, «crevases splay» og «shoestring sands». Ved å benytte sand med ulik farge (tetthet), kan sortering og kryssjiktning demonstreres. Den egner seg også utmerket til å vise forskjellen på bølgerifler og strømrifler. Forsøk i tankene er et populært innslag for besøkende skoleklasser.
I forbindelse med 100-årsjubileet til Jordskjelvstasjonen i 2005 laget Sven Måløe en tank som kan simulere tsunamis.
I den store tanken er det lett å demonstrere elvers kompetanse ved å benytte de fem sandfraksjonene, og elvers suspensjon ved å benytte leire. Overskridelse av elvers kapasitet fører til avsetting av vifter, og senking av erosjonsbasis til tilbakeskridende erosjon med graving i bunnen og skred fra sidene (V-daler). Isblokker (frosset i melkekartonger) med stein og grus i bunnen viser forskjell på is og breis, og ved å skure disse mot større steiner produseres smeltevann med bremjøl som gir suspensjonsmateriale.
Dannelse av oljekilder og reservoarer kan vises både i fluviale miljø («shoestring») og ved fasisendringer under transgresjoner (laguneavsetninger, barriereøyer). Den egner seg også til demonstrasjon av «geohazards» som «Katarina» i New Orleans.
Tanken har også vært brukt til eksperimentering med utslipp av gruveavfall i planene for utvinning av rutil fra Engebøfjellet i Sunnfjord.
Tankene inngår nå som en viktig del av undervisningen i Geov102 som er det praktiske begynnerkurset ved UiB med 42 timer øvelser og 8 dager feltundervisning.

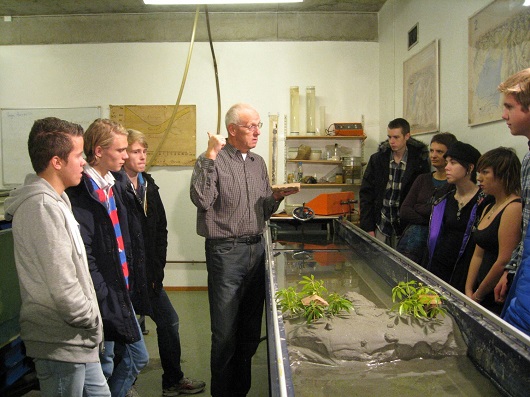

Barriereøy i modelltanken. Inge Aarseth forklarer levende for interesserte studenter. Foto: Herbjørn Heggen
Denne saken ble først publisert i GEO 08/13.
