Digitale verktøy spiller en stor rolle når NGU årlig utfører feltarbeid i skredutsatte områder som skal farevurderes.
Line Nygård, Kari Sletten og Gro Sandøy, Norges geologiske undersøkelse, Leiv Eirikssons vei 39, 7040 Trondheim.

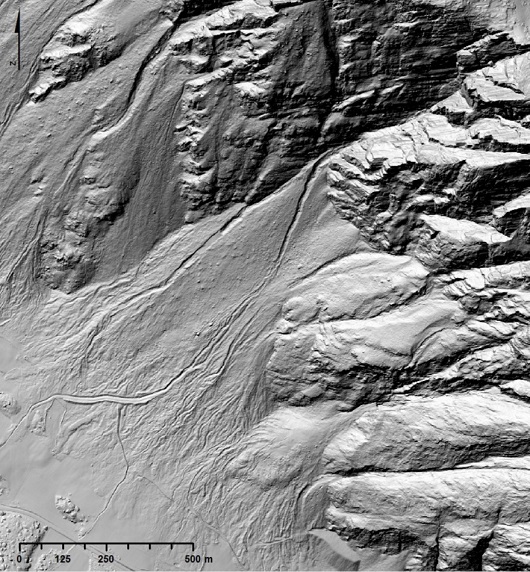

LiDAR-data er et fantastisk verktøy å bruke ved detaljert kvartærgeologisk kartlegging med fokus på skråninger. Illustrasjon: NGU.
Norges geologiske undersøkelse (NGU) utfører feltarbeid i utvalgte kommuner over hele landet for å kartlegge kvartærgeologien og spor etter skred i skråninger.
Resultatet av dette feltarbeidet er detaljerte kvartærgeologiske kart i målestokk 1:10 000, med en klassifisering av ulike skredtyper.
Ved NGU er digital kartlegging en sentral metode som forskerne bruker ved denne typen feltarbeid. Ved hjelp av en felt-PC med integrerte kartleggingsverktøy har forskerne alt de trenger av hjelpemidler og kan effektivisere kartleggingsprosessen og øke kvaliteten på kartproduktene.
Bakgrunnsdata som blant annet høyoppløselig høydedata (LiDAR-data) og flybilder (RGB og IR) lastes inn i en felt-PC med GIS-verktøy. LiDAR-data er blant de viktigste bakgrunnsdataene NGU benytter seg av i forbindelse med feltarbeid, og dataene gir et detaljert bilde av terrengoverflaten.
Alt av vegetasjon fjernes og dette gjør det mulig å se former og strukturer man ikke vil kunne se i like stor grad i felt eller på flybilder. Studier av infrarøde (IR) flybilder i 3D utføres både før, under og etter feltarbeid.
De ulike rødfargene på flybildene kan gi en indikasjon på skredhyppighet og vegetasjonsendringer i skråninger.
I felt tolkes kvartære avsetninger, med spesielt fokus på skredavsetninger, skredløp og former som kan indikere tidligere skred. Det skilles mellom ulike skredtyper som steinsprang-, jord- og flomskred- og snøskredavsetninger.
Feltobservasjoner kan plottes direkte inn i ArcGIS i form av polygoner, linjer og punkter, og lagres direkte i databaser. Dette forenkler arbeidsgangen og utelukker mellomledd ved overføring av feltdata. En innebygd GPS i felt-PCen viser kartleggerens posisjon til enhver tid og bidrar til økt nøyaktighet på kartleggingsarbeidet.
Kvartærgeologisk kartlegging ved bruk av digitale verktøy har i stor grad forenklet arbeidsgangen og er svært viktig for å lage detaljerte kvartærgeologiske kart, med fokus på bratte, skredutsatte skråninger.
Artikkelen er et sammendrag av Line Nygårds presentasjon under Geofaredagen 2018 i Lillestrøm 1. november. Geofaredagen holdes i regi av Stiftelsen NORSAR og er et møtested for studenter, undervisere og folk som jobber med geofarer i Norge.
